تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | طوقا الفولاذ المقاوم للصدأ | رقم الموديل: | 316 الفولاذ المقاوم للصدأ طوقا |
|---|---|---|---|
| قياسي أو غير قياسي: | اساسي | اساسي: | DlN EN 1514-4 |
| تسليط الضوء: | طوقا الفولاذ المقاوم للصدأ,طوقا حلقة مسطحة |
||

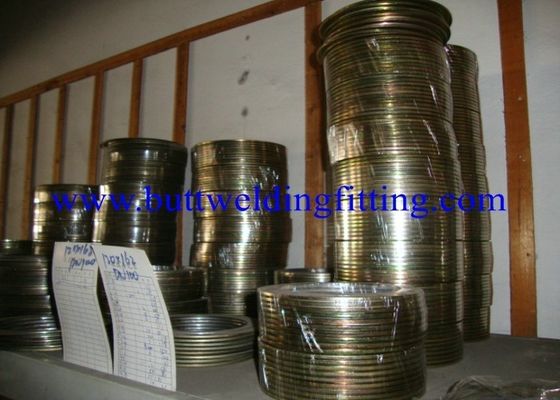

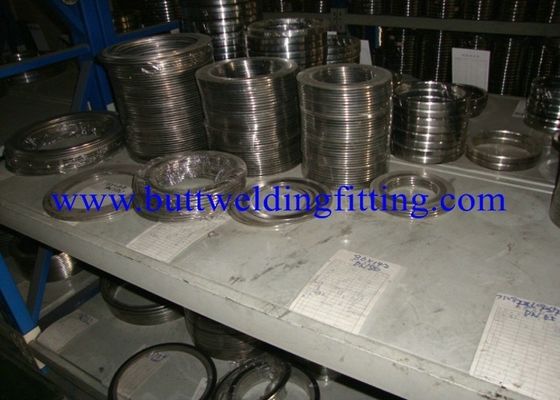

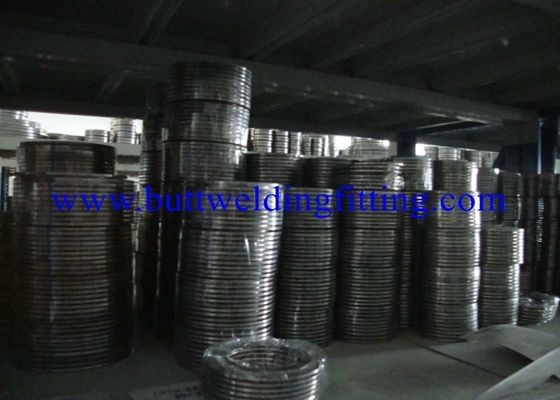

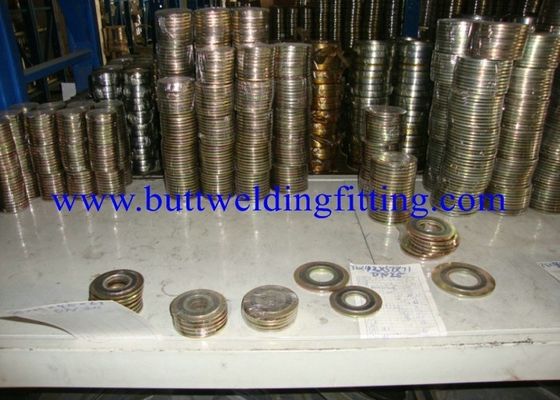

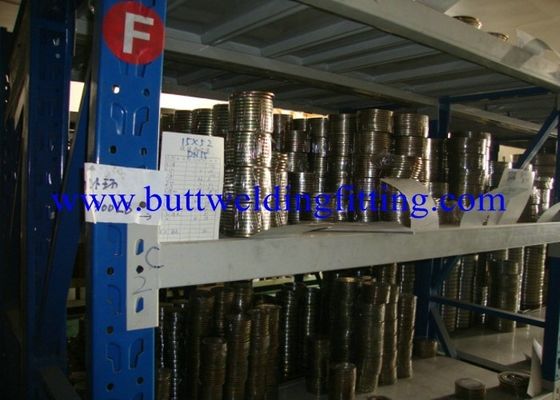

طوقا دوامة الجرح طوقا الفولاذ المقاوم للصدأ ، 321 طوقا معدنية مموجة 1.4541 طوقا حلقة مسطحة؛ حشية معدنية مسطحة
حشية معدنية مموجة
1. المواد: SS321 SS304 ، SS316 ، CS ، الجرافيت
2. درجة حرارة العمل (الحد الأقصى): 650 درجة مئوية
3. ضغط العمل: 6.4 ~ 16.0Mpa
طوقا معدنية مموجة مليئة الجرافيت
الحشية المموجة مصنوعة من صفيحة معدنية مسطحة مع سطح مموج أو مموج بزاوية 90 درجة.
تتوفر الحشية المموجة مع حلقات داخلية وخارجية أو حشية مركبة ملحقة بجرافيت مرن أو ورقة تفلون حسب موقع العمل ومتطلباته.
تنطبق على ارتفاع الضغط وارتفاع درجة حرارة الموقع. مقاومة التآكل قوية ، وظيفة الختم مستقرة وموثوق بها.
درجة حرارة العمل (الحد الأقصى): 650 درجة مئوية ضغط العمل: 6.4 ~ 16.0Mpa
أبعاد حشية المموج المعدنية (CMG) لتناسب الشفاه ASME B16.5
المادة الأساسية | ماكس. درجة الحرارة | ||
الفولاذ المقاوم للصدأ | 1000-1600 ° F535-870 ° C) | ||
كاربوب ستيل | 800 درجة F425 ° C | ||
نحاس | 500 درجة F260 ° C | ||
نحاس | 600 درجة F315 ° C) | ||
الألومنيوم | 800 ° F (425 ° C | ||
مونيل | 1500 درجة فهرنهايت (815 درجة مئوية | ||
النيكل | 1400 درجة F760 ° C | ||
INCONEL | 2000 درجة F1100 ° C | ||
تواجه المواد | ماكس. درجة الحرارة | الضغط في الغرفة temp | |
Min.Mpa (PSI) | Max.Mpa (PSI) | ||
الجرافيت المرن | 500 درجة C932 ° F | 17 (2500 | 500 (72500) |
ورقة غير الاسبستوس | 400 درجة C752 ° F | 233300 | 500 (72500) |
PTFE | 260 درجة C500 ° F | 172500 | 500 (72500) |
أبعاد جوانات معدنية مموجة لتتناسب مع DlN EN 1514-4
مزايا:
1- القوة الميكانيكية الفائقة والتوصيل الحراري
2- قادر على تحمل درجات الحرارة العالية
3- لا يوجد أي قيود تقريبية على الحجم
4 - البناء الصلب يوفر الاستقرار حتى للأقطار الكبيرة ويضمن معالجة خالية من المتاعب والتركيب.
ميتيريالس للحشيات المعدنية والمموجة:
| مواد | ASTM | رقم مادة الدين |
| منخفض الكربون الصلب | الحديد لينة | 1.1003 |
| الفولاذ المقاوم للصدأ | ايسي 304 | 1.4301 |
| الفولاذ المقاوم للصدأ | ايسي 316 | 1.4401 |
| الفولاذ المقاوم للصدأ | ايسي 321 | 1.4541 |
| الفولاذ المقاوم للصدأ | ايسي 316 تي | 1.4571 |
يجب أن تكون الحشية المعدنية المموجة موثوقة وفعالة من حيث التكلفة للتطبيق على الحافة والرؤوس حيث يكون تحميل البراغي كافيًا. يعتمد مبدأ التشغيل على درجات مختلفة من صلابة المواد المجاورة. ينتج تأثير الختم عن طريق الحمل الثابت الذي تتعرض له طوقا. يتم استخدامها في التطبيقات ، والتي تتطلب القوة الميكانيكية ، التوصيل الحراري ، وكذلك مقاومة التآكل والتآكل. يمكن تصنيفها إلى أنواع مسطحة ، مسننة ومموجة ، وتكون مفيدة بشكل خاص عندما لا تكون الانضغاطية عاملاً أو عندما تكون قوة التثبيت كافية. تتميز الحشوات المعدنية بمزيد من القوة الميكانيكية ، ونقل أفضل للحرارة ومقاومة لدرجات الحرارة والضغط المرتفعة ، ويمكن أن تقدم مزايا على حشوات من النوع المكسى في بعض التطبيقات.
يتم استخدام الحشوات المعدنية المموجة ذات الطبقة الناعمة على كلا الجانبين في تطبيقات الضغط المنخفض في قنوات غاز المداخن ذات القطر الكبير في درجات حرارة عالية. إن استخدام الحشيات المموجة يزيل مشكلة صعوبة التعامل مع اللارجن على الحشيات المعدنية المستخدمة في تلك التطبيقات. إنها مناسبة لأنابيب الغاز وأغطية الصمامات ، أو حيثما توجد الأحماض والزيوت والمواد الكيميائية. يمكن استخدامها في ضغوط أقل ودرجات حرارة أعلى.
ميتيريالس للحشيات المعدنية والمموجة:
| مواد | ASTM | رقم مادة الدين |
| منخفض الكربون الصلب | الحديد لينة | 1.1003 |
| الفولاذ المقاوم للصدأ | ايسي 304 | 1.4301 |
| الفولاذ المقاوم للصدأ | ايسي 316 | 1.4401 |
| الفولاذ المقاوم للصدأ | ايسي 321 | 1.4541 |
| الفولاذ المقاوم للصدأ | ايسي 316 تي | 1.4571 |
يتم تغطية المعدن المموج بطبقة من الجرافيت أو السيراميك أو PTFE. يتم تطبيق طبقة تشطيب إضافية بناءً على متطلبات الوسط المراد ختمه. يتم استخدام هذه الحشيات على أسطح مانعة للتسرب غير مستوية أو مشوهة ، حيث هناك حاجة إلى مواد أكثر مرونة مع أداء أفضل للتسرب.
ملاحظة: المعدن بسمك 0.5 مم ، وملعب التموج 3 مم ، 4 مم أو 6 مم حسب عرض الحشوات. سمك المموج هو تقريبا. من 1 مم إلى 1،5 مم ، حسب حجم الحشية. يمكن تغطية المعدن المموج بطبقات من الجرافيت أو السيراميك أو PTFE بسماكة 0.5 مم أو 1 مم أو 1،5 مم.
