تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | كرة صمام | تطبيق: | المياه والنفط والغاز وغيرها، |
|---|---|---|---|
| بحجم: | DN15 ~ DN100 | الضغط: | 150 رطلا ~ 2500 رطل/JIS ك 10 ~ 20 ك/PN16 ~ PN160 |
| اساسي: | DIN / BS / ANS I / JIS / API / ASME | درجات الحرارة: | -10 ~ 120 C |
| جسم: | الفولاذ المقاوم للصدأ/SUS304/SUS316 | كرة: | المقاوم للصدأ الفولاذ/SS304/SS316/SS201 |
| إبراز: | شفة الكرة مشفه,الفولاذ المقاوم للصدأ الكرة تعويم صمام |
||

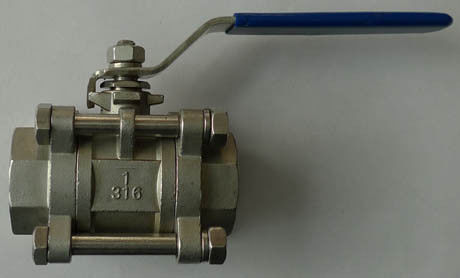

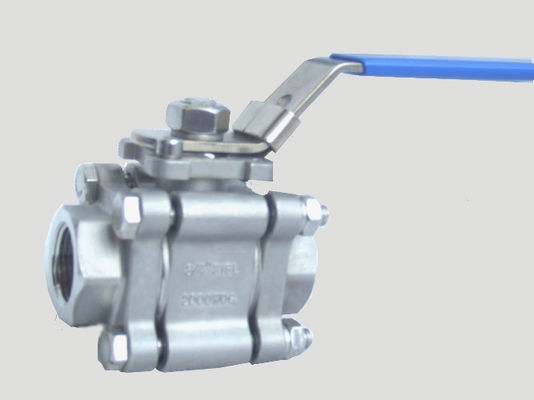

SUS316 CF8 / CF8M 3 قطعة نوع صمام الكرة العائمة أنثى الخيوط ، 1000 WOG
مقدمة مختصرة:
تم تصميم صمام الكرة وتصنيعه وفقًا لـ API 6D. الكرة العائمة عندما تكون صغيرة
عيار ، وثابتة الكرة عند العيار الكبير. لديها هيكل الحماية من الحرائق وجهاز الاستاتيكيه.
تستخدم على نطاق واسع للبترول والكيمياء والصناعات معالجة المياه.
الجزء الرئيسي والمواد
جزء اسم | مواد |
الجسم | WCB، ZG1Cr18Ni9Ti، CF8 |
كرة | 1Cr18Ni9Ti 304،316 |
إيقاف | 1Cr18Ni9Ti 304،316 |
ختم | Polytetrafluoroethlene (PTFE) |
التعبئة | Polytetrafluoroethlene (PTFE) |
DN | G | ب | L | H | ا |
6 | 1/4 " | 8 | 65 | 57 | 98 |
10 | 3/8 " | 10 | 65 | 57 | 98 |
15 | 1/2 " | 15 | 75 | 68 | 125 |
20 | 3/4 " | 20 | 85 | 70 | 125 |
25 | 1 " | 25 | 95 | 80 | 145 |
32 | 1-1 / 4 " | 32 | 110 | 84 | 145 |
40 | 1-1 / 2 " | 38 | 125 | 93 | 205 |
50 | 2 " | 50 | 150 | 100 | 205 |
65 | 2-1 / 2 " | 64 | 175 | 142 | 250 |
80 | 3 " | 76 | 216 | 155 | 265 |
100 | 4 " | 100 | 260 | 172 | 300 |
المواصفات الفنية
الضغط الاسمي (ميغاباسكال) | PN | 2.5،4.0،6.4 |
ضغط اختبار القوة (ميغاباسكال) | PT | 3.8،6.0،9.6 |
اختبار ضغط منخفض الضغط (ميغاباسكال) | 0.6 | |
اختبار ختم الضغط العالي (ميغاباسكال) | 3.0،4.8،7.6 | |
المتوسطة قابلة للتطبيق | الماء ، النفط ، الغاز ، حمض النيتريك ، حمض الخليك | |
درجة حرارة قابلة للتطبيق | -40 ~ 180 ℃ | |
خاصية:
- هيكل مكافحة الانفجار من صمام الجذعية
عندما يمر الوسيط عبر الصمام ، من المحتمل أن يكون الضغط في جسم الصمام
دفع الخروج ، أو عندما يكون الصمام في إصلاح ، إذا كان هناك ضغط في الوسط
التجويف ، الجذع أو الوسط يبدو أنه يتحرك بسهولة عند تفكيك الصمام ،
والتي يمكن أن تسبب إصابات للإنسان ،
لمنع الاحتمالات ، يتم إحضار نادي وهمي ومحمل الدفع
أو تلف تلف بسبب أسباب أخرى ، الضغط المتوسط في جسم صمام
سيجعل النادي وهمية من صمام الجذعية في اتصال وثيق مع وجه الختم العلوي من
جسم الصمام.
وبالتالي لمنع التسرب المتوسطة من موقف التعبئة الضرر.
- هيكل ختم موثوق به
المقعد مصنوع من PTFE. لأن منطقة التلامس بين المقعد والكرة سوف
يصبح أعلى مع ارتفاع ضغط التجويف الأوسط ،
يمتلك الصمام الصغير المقاوم للمقاومة أدنى مقاومة لكل الصمام ، في هذه الحالة
من الثقب المنخفض ، المقاومة لا تزال قليلة.
- التبديل الفوري
يتحكم صمام الكرة في 90 درجة ، ويعمل بسرعة لفتحه أو إغلاقه.
مواصفات:
المواصفات الفنية
- القطر الاسمي: 1/2 "-25"
- درجة الحرارة المطبقة: -29 ℃ ～ 425 ℃ (الصلب) -40 ℃ ～ 550 ℃ (الفولاذ المقاوم للصدأ)
- الضغط الاسمي: 150 رطل ، 300 رطل ، 600 رطل ، 900 رطل ، 1500 رطل PN16 / 25/40/64/100/160 ، JIS 5K / 10K / 20K
- متوسط قابل للتطبيق: ماء ، غاز ، نفط ، وسيطة أخرى كاوية.
تطبيقات قياسية
- تصنيع قياسي: API 608 / DIN / BS / JIS
- وجه لوجه البعد: ANSI B 16.10 ، API 6D / DIN / BS / JIS
- البعد الشفة: ANSI B 16.5 MSS-SP-44 / DIN / BS / JIS
- الاختبار: API 598 API 6D / DIN / BS / JIS
وصف:
مقدمة مختصرة:
تم تصميم الصمام الكروي وتصنيعه وفقاً لـ API 608. الكرة العائمة عند العيار الصغير ،
والثابتة الكرة عند العيار الكبير.
لديها هيكل الحماية من الحرائق وجهاز الاستاتيكيه. تستخدم على نطاق واسع للبترول والكيمياء والمياه
صناعات العلاج.
ميزات:
- هيكل مكافحة الانفجار من صمام الجذعية
عندما يمر الوسيط عبر الصمام ، قد يؤدي الضغط في جسم الصمام إلى دفع الساق للخارج ، أو
عندما يكون الصمام في حالة إصلاح ، إذا كان هناك ضغط في التجويف الأوسط ، يبدو الجذع أو الوسط سهلًا
تحلق على تفكيك صمام ، والتي يمكن أن تسبب إصابات للإنسان ، لمنع
الاحتمالات ، ونادي الدمية هو التعبئة ومحمل الدفع ومحترقة أو تلف التعبئة بسبب غيرها
الأسباب ، فإن الضغط المتوسط في جسم الصمام سيجعل النادي الوهمي لصمام الصمام على اتصال وثيق
مع وجه الختم العلوي لجسم الصمام. وبالتالي لمنع تسرب المتوسطة من التعبئة والتغليف الأضرار
موضع.
- هيكل ختم موثوق به
المقعد مصنوع من PTFE. لأن منطقة التماس بين المقعد والكرة ستصبح أكثر ارتفاعًا
مع ارتفاع ضغط التجويف الأوسط ، فإن صمام الكرة صغير المقاومة لديه أدنى مقاومة للجميع
الصمام ، في حالة انخفاض التجويف ، المقاومة لا تزال قليلة.
التبديل الفوري
يتحكم صمام الكرة في 90 درجة ، ويعمل بسرعة لفتحه أو إغلاقه.
اختبار الضغط
أبعاد الاتصال الرئيسية
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
اكتب | حجم (مم) | البعد (مم) | ||||||||
بوصة | DN | L | د | D1 | D2 | ب | Z-Φd | H | W | |
Q41F / H / Y-300LB | 1/2 " | 15 | 140 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 72 | 115 |
3/4 " | 20 | 152 | 117 | 82.5 | 43 | 16 | 4-Φ19 | 75 | 130 | |
1 " | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 85 | 150 | |
11/4 " | 32 | 178 | 133 | 98.5 | 64 | 19.5 | 4-Φ19 | 95 | 180 | |
11/2 " | 40 | 190 | 156 | 114.3 | 73.2 | 21 | 4-Φ22 | 110 | 230 | |
2 " | 50 | 216 | 165 | 127 | 92 | 23 | 8-Φ19 | 120 | 240 | |
21/2 " | 65 | 241 | 190.5 | 149.4 | 104.7 | 26 | 8-Φ22 | 150 | 280 | |
3 " | 80 | 283 | 210 | 168.5 | 127 | 29 | 8-Φ22 | 165 | 310 | |
4 " | 100 | 305 | 254 | 200.2 | 157 | 32 | 8-Φ22 | 190 | 330 | |
5 " | 125 | 381 | 279 | 235 | 185.7 | 35 | 8-Φ22 | 240 | 600 | |
6 " | 150 | 403 | 318 | 270 | 216 | 37 | 12-Φ22 | 270 | 800 | |
8 " | 200 | 502 | 381 | 330 | 270 | 42 | 12-Φ25 | 315 | 1000 | |
10 " | 250 | 568 | 445 | 387.5 | 324 | 48 | 16-Φ29 | 380 | 1200 | |
اكتب | حجم (مم) | البعد (مم) | ||||||||
بوصة | DN | L | د | D1 | D2 | ب | Z-Φd | H | W | |
Q41F / H / Y-600Lb | 1/2 " | 15 | 165 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 88 | 115 |
3/4 " | 20 | 190 | 118 | 82.5 | 43 | 16 | 4-Φ19 | 98 | 130 | |
1 " | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 105 | 150 | |
11/2 " | 40 | 241 | 156 | 114.3 | 73.2 | 23 | 4-Φ22 | 135 | 180 | |
2 " | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 155 | 240 | |
3 " | 80 | 356 | 210 | 168.2 | 127 | 32 | 8-Φ22 | 175 | 280 | |
4 " | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 210 | 330 | |
6 " | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 340 | 800 | |
8 " | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 400 | 1000 | |
10 " | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 440 | 1200 | |
