| إبراز: | صمامات محطة للطاقة,صمام بوابة العالم,gate globe valve |
||
|---|---|---|---|

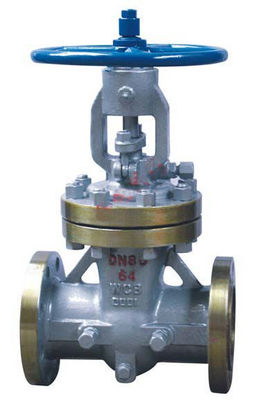

CYZ40H، CYZ41H، CYZ40Y، CYZ41Y التفاضلية الضغط ختم النفط بوابة صمام 150 ~ 900Lb
المبدأ الهيكلي فرق الضغط ختم النفط بوابة صمام: هي ولدت من إسفين الحالي البوابة مرنة صمام. تم تثبيت ختم النفط ضغط السيارات والتشحيم هيكل على مقعد لكل بوابة إسفين صمام الجسم وتتكون من مكبس ومقعد صمام الانزلاق على طول سطح الاسطوانة النفط، وأنه يحتوي على ختم النفط. عند إغلاق صمام، ويتم تعبئة التجويف مع الضغط المتوسط، وصمام الظهر، أيضا صمام نهاية المصب يولد الضغط التفاضلي مع تجويف المتوسط؛ هذا الضغط التفاضلي يدفع تحرك المكبس إلى أسفل لضغط كريم ختم في اسطوانة النفط من خلال الحصول على قناة لتشكيل فيلم ختم النفط وتحقيق الختم.
الخصائص
1. التفاضلية ختم النفط الضغط بوابة مرنة الصمام هو جديد في هيكل وخفيفة وسهلة في العملية؛ أنه لأمر مريح أن تكون خالية من تجديد حشو لتحقيق ختم موثوق بها.
2. بالمقارنة مع صمام بوابة إسفين الطراز القديم، والمفتاح هو لتغيير الختم الميكانيكية في ختم النفط، الختم الأول هو ختم القرص الصلب مرونة، ووالختم الثاني هو كريم ختم، لذلك هو خاتم مزدوج. في صمام أنها مزودة حقن السيارات من كريم الختم، وصمام الخارجي مع جهاز تعويضات من حاقن ختم كريم.
PN ميغاباسكال | نوع المنتج |
1.6 ~ 16.0MPa 150 ~ 900Lb | CYZ40H، CYZ41H، CYZ40Y، CYZ41Y، KCYZ40Y، KCYZ41Y |
المعايير الفنية
درجة الضغط | درجة الحرارة العادية اختبار الضغط (باسكال) | درجة الحرارة المطبقة (℃) | متوسط | |||||
غلاف | ختم | ختم الخلفي | -29-121، أو على النحو المطلوب | الكبريت مقاومة اكتب | الأساسية اكتب | |||
PN (الأم) | 1.6 | 2.4 | 1.76 | 1.76 | المتوسط تحتوي على غاز H2S وCO2> 500MG / M3 | البترول، الغاز الطبيعي، المياه وهلم جرا | ||
2.5 | 3.75 | 2.75 | 2.75 | |||||
4.0 | 6.0 | 4.4 | 4.4 | |||||
6.4 | 9.6 | 7.04 | 7.04 | |||||
10.0 | 15.0 | 11.0 | 11.0 | |||||
16.0 | 24.0 | 17.6 | 17.6 | |||||
فئة (رطل) | 150 | 2.93 | 2.07 | 2.07 | ||||
300 | 7.58 | 5.52 | 5.52 | |||||
400 | 10.0 | 7.31 | 7.31 | |||||
600 | 15.0 | 11.03 | 11.03 | |||||
900 | 22.4 | 16.54 | 16.54 | |||||
الرئيسية مواد الجزء
اسم | الجسم، غطاء | صمام القرص | مقعد | مغزل | مغزل برغي | ختم وجه | |
مادة | النوع الأساسي | WCB | WCB + 13Cr / STL | خليط معدني + 13Cr | خليط معدني | الألومنيوم برونز | PTFE |
الكبريت مقاومة نوع | WCB المعاملة الكبريت مقاومة | WCB + STL | خليط معدني + STL | الصلب 318 | عززت PTFE | ||
الرئيسية مواد الجزء
الرئيسية الأبعاد الخارجية والوزن
PN (الأم) | الأبعاد (مم) | |||||||||||
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
1.6 | L | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
H | 425 | 445 | 540 | 620 | 740 | 820 | 1050 | 1245 | 1475 | 1755 | 1930 | |
كلغ | 28 | 34 | 45 | 64 | 75 | 106 | 151 | 211 | 302 | 377 | 578 | |
2.5 | L | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
H | 425 | 445 | 540 | 620 | 740 | 810 | 1080 | 1282 | 1500 | 1820 | 2015 | |
D0 | 240 | 240 | 280 | 320 | 360 | 400 | 450 | 500 | 500 | 560 | 560 | |
كلغ | 34 | 38 | 51 | 74 | 98 | 117 | 196 | 226 | 354 | 490 | 558 | |
4.0 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | ||
H | 435 | 445 | 550 | 670 | 775 | 895 | 1100 | 1332 | 1530 | |||
D0 | 280 | 280 | 320 | 360 | 400 | 400 | 450 | 500 | 560 | |||
كلغ | 38 | 45 | 66 | 89 | 117 | 147 | 242 | 340 | 453 | |||
6.4 | L | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | ||
H | 438 | 475 | 555 | 670 | 772 | 895 | 1137 | 1332 | 1530 | |||
D0 | 280 | 280 | 320 | 360 | 400 | 450 | 560 | 560 | 600 | |||
كلغ | 45 | 53 | 77 | 112 | 158 | 223 | 317 | 377 | 410 | |||
10.0 | L | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 | |||
H | 510 | 540 | 600 | 690 | 985 | 1085 | 1215 | 1365 | ||||
D0 | 280 | 280 | 320 | 360 | 450 | 560 | 600 | 650 | ||||
كلغ | 54 | 64 | 93 | 135 | 268 | 381 | 452 | 493 | ||||
16.0 | L | 300 | 340 | 390 | 450 | 600 | 750 | 850 | 950 | |||
H | 467 | 660 | 680 | 785 | 985 | 1190 | 1395 | 1595 | ||||
D0 | 320 | 360 | 360 | 450 | 500 | 560 | 600 | 650 | ||||
كلغ | 72 | 85 | 121 | 176 | 350 | 490 | 580 | 635 | ||||
