تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام بوابة الصلب المصبوب | تطبيق: | النفط والغاز والماء والبخار وغيرها، |
|---|---|---|---|
| بحجم: | 1/4 "~ 2" | الضغط: | 600 رطل ، 800 رطل ، 900 رطل ، 1500 رطل ، 2500 رطل |
| اساسي: | API 600 ، API 6 D ، ANSI ، ASME | درجات الحرارة: | -29 ~ 425 C |
| جسم: | يلقي الصلب / WCB / WC6 / الفولاذ المقاوم للصدأ / الكربون الصلب | مقعد: | الفولاذ المقاوم للصدأ / 2CR13 / السبائك Stellite |
| تسليط الضوء: | صمام بوابة النفط,صمام بوابة لحام بعقب |
||
A105 800lbs صمام بوابة الصلب مزورة شفة متكاملة للصناعة درجة الحرارة العالية
مقدمة مختصرة:
تتوفر صمامات ذات حواف متكاملة في ثلاثة تصاميم بونيه.
أول تصميم هو Bolted بونيه ، مع طوق ذكر جرح الحلزون ، لولبية ، مصنوعة في
F304L / graphite.Ring حشية مشتركة متاحة عند الطلب.
التصميم الثاني هو غطاء المحرك الملحوم ، مع وصلة ملحومة ملولبة وختمية. حسب الطلب
كامل القوة-- استخراج قوة ملحومة مشتركة متاح.
التصميم الثالث هو غطاء ختم الضغط ، مع وصلة ختم ملولبة وختمية. متكاملة ذات حواف
تتوفر الصمامات الطرفية في تكوينات البوابة ، والكرة الأرضية ، والمكبس ، والتحقق ، والتكوين البديل.
المواصفات الفنية
* صمامات شفة متكاملة تتوافق مع API 602 ، و ANSI B16.34.
* يتم اختبار كل منها وفقًا لمعيار API 598 ، ويتم وضع العلامات وفقًا لكل MSS SP-25.
* المنفذ الكامل والميناء التقليدي
* وجها لوجه وفقا ل ANSI B16.10
* الشفاه وفقا ل ANSI B16.5
* غطاء ختم بونيه
* برغي خارجي ونير (OS & Y)
* اثنان قطعة قطعة الذاتي التعبئة محاذاة الغدة
* المقعد الخلفي المتكامل
* حواف الجسم المتكاملة
* ملحومة بعقب ينتهي إلى ASME B16.25
* RTJ بونيه طوقا حلقة نوع مشترك
* قلنسوة مغلفة مع طوقا جرح حلزوني ، غطاء محرك ملولب وختم ملحومة أو مترابطة والضغط
ختم بونيه
المواصفات القياسية للمواد
لا. | جزء اسم | CS إلى ASTM | كما ASTM | SS إلى ASTM | |
اكتب A105 | اكتب F22 | اكتب F304 (L) | اكتب F316 (L) | ||
1 | الجسم | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
2 | خاتم الجذعية | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
3 | وتد | A276 410 و 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
4 | إيقاف | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
5 | طوقا | المموج SS + الجرافيت | SS + PTFE | ||
6 | غطاء محرك السيارة | A105 | A182 F22 | A182 F304 (L) | A182 F316 (ل) |
7 | بونيه بولت | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | دبوس | A276 420 | A276 304 | ||
9 | السدادة | A276 410 | A182 F304 (L) | A182 F316 (L) | |
10 | غلد Eyebolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | غدة شفة | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) |
12 | غدة البندق | A194 2H | A194 4 | A194 8 | A194 8M |
13 | نير الجوز | A276 410 | |||
14 | HWLock Nut | A194 2H | A194 4 | A194 8 | A194 8M |
15 | لوحة | SS | |||
16 | عجلة اليد | A197 | |||
17 | طوقا مشحم | A473 431 | |||
18 | التعبئة الجذعية | الجرافيت مرنة | PTFE | ||
متوسطة مناسبة | الماء ، النفط ، الغاز ، الخ | الماء ، النفط ، الغاز ، الخ | HNO3 ، CH3OOH ، الخ | ||
درجة حرارة مناسبة | -29 ℃ ~ 425 ℃ | -29 ℃ ~ 550 ℃ | -29 ℃ ~ 180 ℃ | ||

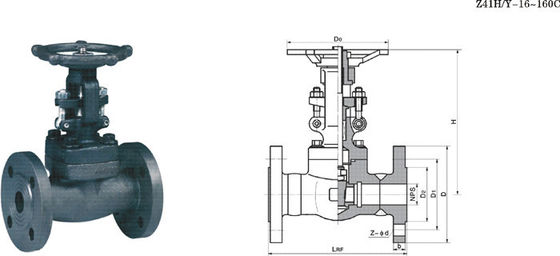

البعد (مم) والوزن (كلغ)
NPS | 1/2 " | 3/4 " | 1 " | 11/4 " | 11/2 " | 2 " | ||
L (RF) | 150LB | 108 | 117 | 127 | 140 | 165 | 203 | |
300LB | 140 | 152 | 165 | 178 | 190 | 216 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H | 150LB ~ 300LB | 158 | 169 | 197 | 236 | 246 | 283 | |
600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
وزن | 150LB | الترددات اللاسلكية | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
300LB | الترددات اللاسلكية | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
600Lb | الترددات اللاسلكية | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
مشفه End نهاية صمام 900Lb £ 1500
NPS | 1/2 " | 3/4 " | 1 " | 11/2 " | 11/4 " | 2 " | |
L (RTJ) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
L1 (BW) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
H (فتح) | 197 | 197 | 236 | 246 | 283 | 330 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
وزن | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 | |
شفة صمام ختم ضغط نهاية مشفه 900Lb ～ 2500Lb
NPS | 1/2 " | 3/4 " | 1 " | 11/4 " | 11/2 " | 2 " | |
L (RTJ) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
H (فتح) | 900Lb ~ 1500Lb | 216 | 250 | 270 | 320 | 250 | 445 |
2500Lb | 321 | 321 | 321 | 373 | 406 | 495 | |
W | 160 | 160 | 180 | 200 | 250 | 280 | |
وزن | 900Lb ~ 1500Lb | 19.6 | 21.5 | 25.7 | 37.8 | 48.5 | 99.8 |
2500Lb | 21.5 | 24.7 | 30.4 | 48.1 | 58.1 | 130.0 | |
