مخصص الدكتايل الحديد الصب عملية خط أنابيب هويس صمام BS5163 ANSI فئة 125، وفئة 150

الصين مخصص الدكتايل الحديد الصب عملية خط أنابيب هويس صمام BS5163 ANSI فئة 125، وفئة 150 المزود
مخصص الدكتايل الحديد الصب عملية خط أنابيب هويس صمام BS5163 ANSI فئة 125، وفئة 150 المزود مخصص الدكتايل الحديد الصب عملية خط أنابيب هويس صمام BS5163 ANSI فئة 125، وفئة 150 المزود مخصص الدكتايل الحديد الصب عملية خط أنابيب هويس صمام BS5163 ANSI فئة 125، وفئة 150 المزود مخصص الدكتايل الحديد الصب عملية خط أنابيب هويس صمام BS5163 ANSI فئة 125، وفئة 150 المزود

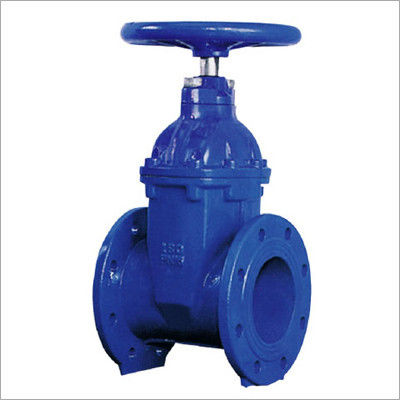

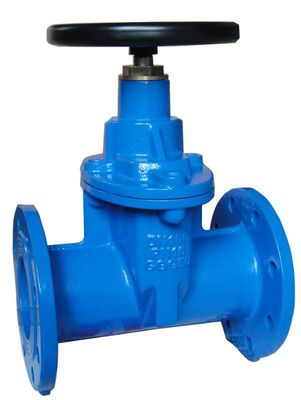

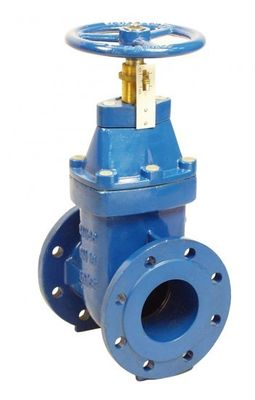

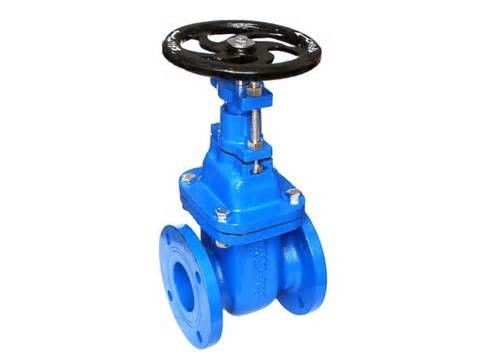

صورة كبيرة :  مخصص الدكتايل الحديد الصب عملية خط أنابيب هويس صمام BS5163 ANSI فئة 125، وفئة 150

تفاصيل المنتج:

Place of Origin: China
اسم العلامة التجارية: GSC
إصدار الشهادات: CE/ISO
Model Number: ZT-003

شروط الدفع والشحن:

Minimum Order Quantity: 5000PCS
الأسعار: Negotiable USD Price
Packaging Details: Plywwod box or according to customers' requirement
Delivery Time: 30days after receiving your down-payment
Payment Terms: T/T, L/C
Supply Ability: 50000PCS Per Months
Contact Now
مفصلة وصف المنتج
Application: Water Project Material: QT450
Color: Black Guarantee: 12 Months
Connection: Flange Type: Sluice Valve
DN Range: DN25-DN600 PN: 10
OEM: Acceptable

مخصص الدكتايل الحديد الصب عملية خط أنابيب هويس صمام BS5163

مواصفات

مرونة صمام بوابة جالسا
المواد: الدكتايل
تصميم معيار: BS5163
حفر Flang: فئة ANSI 125، وفئة 150

مقدمة مختصرة

هو نوع من استخدام السد صمام على نطاق واسع كتلة صمام مع طائفة واسعة من ضغط العمل ودرجة الحرارة، وتستخدم لوقف أو ربط المتوسطة داخل خط أنابيب. سد صمام يخلص ارتفاع صمام السد الجذعية وعدم ارتفاع صمام السد الجذعية. تتميز صمامات السد بأنها إما ارتفاع أو nonrising الجذعية. والسمة المميزة للصمام البوابة السطوح الختم بين البوابة والمقاعد المستوية، لذلك غالبا ما تستخدم صمامات بوابة عند الرغبة تدفق خط مستقيم من تقييد السوائل والحد الأدنى. يمكن لأوجه البوابة أن تأخذ شكل الوتد أو أن تكون متوازية. وتستخدم صمامات بوابة أساسا للسماح أو منع تدفق السوائل، ولكن لا ينبغي أن تستخدم صمامات بوابة نموذجية لتنظيم التدفق، إلا إذا كانت مصممة خصيصا لهذا الغرض. بسبب قدرتها على قطع طريق السوائل، وغالبا ما تستخدم صمامات بوابة في الصناعة النفطية.

مواصفات المنتج

القناة داخل صمام مستقيمة، مقاومة منخفضة التدفق.
بغض النظر عن فتح أو إغلاق، القرص صمام دائما يتحرك عموديا على اتجاه تدفق، من السهل للتبديل.

رفع القرص بناء على اقتراح من الجذعية، السكتة الدماغية طويلة، وبالتالي، فإنه سيكلف وقت طويل للتبديل، ولكن تجنب وجود المطرقة المائية.
جانبي القناة متناظرة، يمكن سائل تتدفق نحو اتجاهين، وسهلة التركيب.

تصنيف صمام السد


المواد: الحديد الزهر، لصب الصلب والفولاذ المقاوم للصدأ، والنحاس المدلى بها.
صمام الهيكل الجذعية: ارتفاع أو nonrising
نوع الختم: ختم صلابة أو ختم لينة
اتصال: شفة، ويفر، موضوع
نوع مدفوعة: مقبض، هوائي كهربائي.


Z41 ارتفاع صمام السد الجذعية وZ45 nonrising صمام السد الجذعية


1. ارتفاع السد الجذعية صمام: صمام الجوز هو في غطاء أو قوس، وتناوب الجوز لتحقيق رفع صمام الجذعية، وهذا النوع من هيكل يفضي تزييت ليس فقط من الساق ولكن أيضا أن يكون أفتح بدرجة أو وثيقة متميزة، والآن لديها استخدمت على نطاق واسع.
2. Nonrising وقف السد اتصال صمام مع وسائل مباشرة، ومناسبة للتركيب تحت الأرض أو حيث المساحة العمودية محدودة. مساوئ هذا الهيكل هو أن موضوع سيتم تآكل أو تلف.

الفرق بين ارتفاع الجذعية وnonrising الجذعية سد صمام

ارتفاع ينبع توفير إشارة مرئية من موقف صمام لأن تعلق الجذعية إلى البوابة بحيث البوابة ووقف ارتفاع، وانخفاض معا حيث إن استخدام صمام. قد يكون Nonrising الصمامات الجذعية مؤشر مترابطة على الطرف العلوي من الساق للإشارة إلى موقف صمام، منذ البوابة يسافر إلى أعلى أو أسفل الساق على المواضيع دون رفع أو خفض الجذع. Nonrising ينبع تستخدم تحت الأرض أو حيث المساحة العمودية محدودة.

ستاندرد اعتماد

بند
معيار
تصميم قبول صناعة GB / T12234
طول هيكل صمام GB / T12221
اتصال صمام شفة JB / T79
فحص صمام JB / T9092

معلمة الأداء

اسم المادة
شفة المصبوب IronGlobe صمام
صلة
شفة
القطر الاسمي
DN25-DN600
الضغط الاسمي
PN16 / PN25 / PN40 / PN64

اختبار الضغط

اختبار الإسكان: PN × 1.5

اختبار ختم: PN × 1.1

المعالجة السطحية
الجسم الصلب المقاوم للصدأ، والطلاء الأخرى
درجة الحرارة قابلة للتطبيق ≤450 ° C
متوسطات المعمول بها
المياه والنفط والغاز والبخار وهلم جرا.

المواد الاختيارية للأجزاء

اسم أجزاء
المواد الاختيارية
تغطية الجسم
الفولاذ المقاوم للصدأ CF8 / CF8M / CF3M، WCB، يلقي الصلب WCB الحديد الزهر (QT450)
كرة

CF8 (P) CF8M (R) CF3M (RL)، يلقي الصلب والحديد المصبوب البرونزية مطعمة

مقعد

صمام الجسم،

الجبلة الصلبة سبيكة، برونز مطعمة

رمح
الفولاذ المقاوم للصدأ 3046SS، 316SS، 416SS
سطح الختم صمام الجسم، تراكب سبيكة اللحام / البرونزية
التعبئة فاصل PTFE / PPL الجرافيت
عجلة اليد يلقي الصلب القابل للطرق، الحديد الزهر الرمادي
قفل
الفولاذ المقاوم للصدأ والفولاذ الكربوني

ملاحظات التركيب


عجلة 1. اليد، ومستوى، وآلية انتقال لا يمكن مرفوع أو تحطمت.
يجب تثبيت 2. سد قرص مزدوج عموديا
3. يجب أن تفتح عن طريق تمرير صمام أولا قبل صمام السد مفتوحة، لتخفيف الضغط، الرجاء تثبيت وفقا لتعليمات إذا صمام مع وجود آلية انتقال.
4. يجب أن يكون مشحم صمام لا يقل مرة واحدة كل شهر إذا تم استخدام صمام في كثير من الأحيان.
5. هويس صمام تستخدم وقف المتوسطة، فإن فقدان الضغط تصل إلى أدنى عندما opeded تماما.
6. هويس صمام هو مناسب للظروف التي فتحت بالكامل أو مغلقة، وليس مناسبة لتعديل أو اختناق العمل.

تعليمات العملية

1. تأكد تم تنظيفها على يقين من خطوط الأنابيب وصمام حتى قبل العملية.
2. تدوير عجلة اليد عكس اتجاه عقارب الساعة، ودفع الجذعية، القرص لفتح، والقناة ستكون مفتوحة بالكامل عند ارتفاع ارتفاع يساوي صمام قطر، على العكس، ثم سيتم إغلاق صمام عندما بجد لتدوير عجلة اليد في اتجاه عقارب الساعة.
3. صمام يصلح إلا للقطع وسائل، لذلك، لا يسمح نصف الوضع مغلقة.
4. إذا كان هناك تسرب بالقرب الغطاء أثناء الرضاعة بعد صمام يعمل لبعض الوقت، فإنه يمكن ربط الجوز، سيتم القضاء على التسرب.
