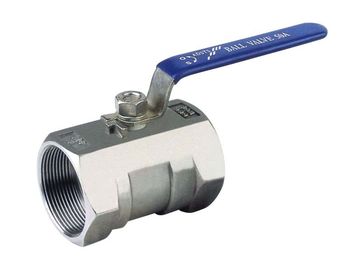

المياه العائمة الكرة صمام مع قفل NPT BSPT BSPP الاتصال 150lbs ~ 2500lbs

الصين المياه العائمة الكرة صمام مع قفل NPT BSPT BSPP الاتصال 150lbs ~ 2500lbs المزود
المياه العائمة الكرة صمام مع قفل NPT BSPT BSPP الاتصال 150lbs ~ 2500lbs المزود المياه العائمة الكرة صمام مع قفل NPT BSPT BSPP الاتصال 150lbs ~ 2500lbs المزود

صورة كبيرة :  المياه العائمة الكرة صمام مع قفل NPT BSPT BSPP الاتصال 150lbs ~ 2500lbs

تفاصيل المنتج:

مكان المنشأ: شنغهاي، الصين
اسم العلامة التجارية: OEM
إصدار الشهادات: ISO 9001
رقم الموديل: Q11/Q11F

شروط الدفع والشحن:

الحد الأدنى لكمية: 1pcs
الأسعار: negotiation
تفاصيل التغليف: عادة التعبئة والتغليف التي كتبها الخشب الرقائقي دعوى الحال بالنسبة لتسليم البحر
وقت التسليم: 1usually في غضون 35 يوما بعد استلام الدفع الخاص بك
شروط الدفع: T / T مقدما أو L / C في الافق
القدرة على العرض: 90,000pcs لكلّ شهر
Contact Now
مفصلة وصف المنتج
اسم المنتج: كرة صمام تطبيق: المياه والنفط والغاز وغيرها،
بحجم: DN15 ~ DN65 الضغط: 150 رطلا ~ 2500 رطل/JIS ك 10 ~ 20 ك/PN16 ~ PN160
اساسي: DIN / BS / ANS I / JIS / API / ASME درجات الحرارة: -10 ~ 120 C
جسم: الفولاذ المقاوم للصدأ/SUS304/SUS316 كرة: المقاوم للصدأ الفولاذ/SS304/SS316/SS201

الفولاذ المقاوم للصدأ 1-PC الكرة العائمة مع قفل ، NPT ، BSPT ، BSPP الاتصال

مقدمة مختصرة:

تم تصميم صمام الكرة وتصنيعه وفقًا لـ API 6D. الكرة العائمة عند العيار الصغير ، والكرة الثابتة عند العيار الكبير. لديها هيكل الحماية من الحرائق وجهاز الاستاتيكيه. تستخدم على نطاق واسع للبترول والكيمياء والصناعات معالجة المياه.

الجزء الرئيسي والمواد

جزء اسم

مواد

الجسم

WCB، ZG1Cr18Ni9Ti، CF8

كرة

1Cr18Ni9Ti 304،316

إيقاف

1Cr18Ni9Ti 304،316

ختم

Polytetrafluoroethlene (PTFE)

التعبئة

Polytetrafluoroethlene (PTFE)

DN

G

ب

L

E

H

ا

6

1/4 "

5

40

13

28

65

10

3/8 "

8

45

13

30

65

15

1/2 "

9.5

56

16

34

85

20

3/4 "

12.5

60

18

40

95

25

1 "

16

71

20

52

110

32

1-1 / 4 "

20

78

21.5

62

140

40

1-1 / 2 "

25

96

23

68

140

50

2 "

32

101

24.5

75

155

65

2-1 / 2 "

40

120

25

82

180

المواصفات الفنية

الضغط الاسمي (ميغاباسكال)

PN

2.5،4.0،6.4

ضغط اختبار القوة (ميغاباسكال)

PT

3.8،6.0،9.6

اختبار ضغط منخفض الضغط (ميغاباسكال)

0.6

اختبار ختم الضغط العالي (ميغاباسكال)

3.0،4.8،7.6

المتوسطة قابلة للتطبيق

الماء ، النفط ، الغاز ، حمض النيتريك ، حمض الخليك

درجة حرارة قابلة للتطبيق

-40 ~ 180 ℃

خاصية:

- هيكل مكافحة الانفجار من صمام الجذعية

عندما يمر الوسيط عبر الصمام ، من المحتمل أن يكون الضغط في جسم الصمام

دفع الخروج ، أو عندما يكون الصمام في إصلاح ، إذا كان هناك ضغط في الوسط

التجويف ، الجذع أو الوسط يبدو أنه يتحرك بسهولة عند تفكيك الصمام ،

والتي يمكن أن تسبب إصابات للإنسان ،

لمنع الاحتمالات ، يتم إحضار نادي وهمي ومحمل الدفع

أو تلف تلف بسبب أسباب أخرى ، الضغط المتوسط ​​في جسم صمام

سيجعل النادي وهمية من صمام الجذعية في اتصال وثيق مع وجه الختم العلوي من

جسم الصمام.

وبالتالي لمنع التسرب المتوسطة من موقف التعبئة الضرر.

- هيكل ختم موثوق به

المقعد مصنوع من PTFE. لأن منطقة التلامس بين المقعد والكرة سوف

يصبح أعلى مع ارتفاع ضغط التجويف الأوسط ،

يمتلك الصمام الصغير المقاوم للمقاومة أدنى مقاومة لكل الصمام ، في هذه الحالة

من الثقب المنخفض ، المقاومة لا تزال قليلة.

- التبديل الفوري

يتحكم صمام الكرة في 90 درجة ، ويعمل بسرعة لفتحه أو إغلاقه.

مواصفات:

المواصفات الفنية

- القطر الاسمي: 1/2 "-25"

- درجة الحرارة المطبقة: -29 ℃ ~ 425 ℃ (الصلب) -40 ℃ ~ 550 ℃ (الفولاذ المقاوم للصدأ)

- الضغط الاسمي: 150 رطل ، 300 رطل ، 600 رطل ، 900 رطل ، 1500 رطل PN16 / 25/40/64/100/160 ، JIS 5K / 10K / 20K

- متوسط ​​قابل للتطبيق: ماء ، غاز ، نفط ، وسيطة أخرى كاوية.

تطبيقات قياسية

- تصنيع قياسي: API 608 / DIN / BS / JIS

- وجه لوجه البعد: ANSI B 16.10 ، API 6D / DIN / BS / JIS

- البعد الشفة: ANSI B 16.5 MSS-SP-44 / DIN / BS / JIS

- الاختبار: API 598 API 6D / DIN / BS / JIS

وصف:

مقدمة مختصرة:

تم تصميم الصمام الكروي وتصنيعه وفقاً لـ API 608. الكرة العائمة عند العيار الصغير ،

والثابتة الكرة عند العيار الكبير.

لديها هيكل الحماية من الحرائق وجهاز الاستاتيكيه. تستخدم على نطاق واسع للبترول والكيمياء والمياه

صناعات العلاج.

ميزات:

- هيكل مكافحة الانفجار من صمام الجذعية

عندما يمر الوسيط عبر الصمام ، قد يؤدي الضغط في جسم الصمام إلى دفع الساق للخارج ، أو

عندما يكون الصمام في حالة إصلاح ، إذا كان هناك ضغط في التجويف الأوسط ، يبدو الجذع أو الوسط سهلًا

تحلق على تفكيك صمام ، والتي يمكن أن تسبب إصابات للإنسان ، لمنع

الاحتمالات ، ونادي الدمية هو التعبئة ومحمل الدفع ومحترقة أو تلف التعبئة بسبب غيرها

الأسباب ، فإن الضغط المتوسط ​​في جسم الصمام سيجعل النادي الوهمي لصمام الصمام على اتصال وثيق

مع وجه الختم العلوي لجسم الصمام. وبالتالي لمنع تسرب المتوسطة من التعبئة والتغليف الأضرار

موضع.

- هيكل ختم موثوق به

المقعد مصنوع من PTFE. لأن منطقة التماس بين المقعد والكرة ستصبح أكثر ارتفاعًا

مع ارتفاع ضغط التجويف الأوسط ، فإن صمام الكرة صغير المقاومة لديه أدنى مقاومة للجميع

الصمام ، في حالة انخفاض التجويف ، المقاومة لا تزال قليلة.

التبديل الفوري

يتحكم صمام الكرة في 90 درجة ، ويعمل بسرعة لفتحه أو إغلاقه.

اختبار الضغط

عنصر اختبار

اختبار شل

اختبار الختم

عودة ختم اختبار

اختبار ختم الهواء

متوسط

ماء

هواء

وحدة

ميغاباسكال

باوند / IN2

ميغاباسكال

باوند / IN2

ميغاباسكال

باوند / IN2

ميغاباسكال

باوند / IN2

الضغط (الدرجة)

150

3.1

450

2.2

315

2.2

315

0،5-0،7

60-100

300

7.8

1125

5.6

815

5.6

815

400

10.3

1500

7.6

1100

7.6

1100

600

15.3

2225

11.2

1630

11.2

1630

900

23.1

3350

16.8

2440

16.8

2440


أبعاد الاتصال الرئيسية

اكتب

حجم (مم)

البعد (مم)

بوصة

DN

L

د

D1

D2

ب

Z-Φd

H

W

Q41F / H / Y-150LB
Q341 F / H / Y-150Lb
Q641 F / H / Y-150Lb

1/2 "

15

108

89

60.5

35

12

4-Φ15

68

115

3/4 "

20

117

98

70

43

12

4-Φ15

75

130

1 "

25

127

108

79.5

51

12

4-Φ15

85

150

11/4 "

32

140

117

89

64

13

4-Φ15

96

190

11/2 "

40

165

127

98.5

73.2

15

4-Φ15

107

230

2 "

50

178

152

120.7

92

16

4-Φ19

118

240

21/2 "

65

190

177.8

139.7

104.7

18

4-Φ19

145

280

3 "

80

203

190.5

152.4

127

19

4-Φ19

160

310

4 "

100

229

229

190.5

157

24

8-Φ19

185

330

5 "

125

356

254

216

185.7

26

8-Φ22

230

600

6 "

150

394

279

241.3

216

26

8-Φ22

260

800

8 "

200

457

343

298.5

270

29

8-Φ22

310

1000

10 "

250

533

406

362

324

31

12-Φ25

350

1200

اكتب

حجم (مم)

البعد (مم)

بوصة

DN

L

د

D1

D2

ب

Z-Φd

H

W

Q41F / H / Y-300LB
Q341F / H / Y-300LB
Q641F / H / Y-300LbY

1/2 "

15

140

95

66.5

35

15

4-Φ15

72

115

3/4 "

20

152

117

82.5

43

16

4-Φ19

75

130

1 "

25

165

124

89

51

18

4-Φ19

85

150

11/4 "

32

178

133

98.5

64

19.5

4-Φ19

95

180

11/2 "

40

190

156

114.3

73.2

21

4-Φ22

110

230

2 "

50

216

165

127

92

23

8-Φ19

120

240

21/2 "

65

241

190.5

149.4

104.7

26

8-Φ22

150

280

3 "

80

283

210

168.5

127

29

8-Φ22

165

310

4 "

100

305

254

200.2

157

32

8-Φ22

190

330

5 "

125

381

279

235

185.7

35

8-Φ22

240

600

6 "

150

403

318

270

216

37

12-Φ22

270

800

8 "

200

502

381

330

270

42

12-Φ25

315

1000

10 "

250

568

445

387.5

324

48

16-Φ29

380

1200

اكتب

حجم (مم)

البعد (مم)

بوصة

DN

L

د

D1

D2

ب

Z-Φd

H

W

Q41F / H / Y-600Lb
Q341F / H / Y-600Lb
Q641F / H / Y-600Lb

1/2 "

15

165

95

66.5

35

15

4-Φ15

88

115

3/4 "

20

190

118

82.5

43

16

4-Φ19

98

130

1 "

25

216

124

89

51

18

4-Φ19

105

150

11/2 "

40

241

156

114.3

73.2

23

4-Φ22

135

180

2 "

50

292

165

127

92

26

8-Φ19

155

240

3 "

80

356

210

168.2

127

32

8-Φ22

175

280

4 "

100

432

273

216

157

38

8-Φ25

210

330

6 "

150

559

356

292

216

48

12-Φ29

340

800

8 "

200

660

419

349

270

56

12-Φ32

400

1000

10 "

250

787

508

432

324

64

16-Φ35

440

1200
