تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام العالم | تطبيق: | النفط والغاز والماء والبخار وغيرها، |
|---|---|---|---|
| بحجم: | DN15 ~ DN600 | الضغط: | PN16 ~ 160 / 150lbs ~ 2500lbs / JIS 10K / 20K |
| اساسي: | API 6D / ANSI 16.5 B / JIS 20K / JIS 10K | درجات الحرارة: | -29 ~ 425 C |
| جسم: | يلقي الصلب / WCB / WC6 / الفولاذ المقاوم للصدأ | الجذعية: | الفولاذ المقاوم للصدأ / 2Cr13 |
| تسليط الضوء: | صمام غلوب الصلب المصبوب,صمام غلوب الماء |
||

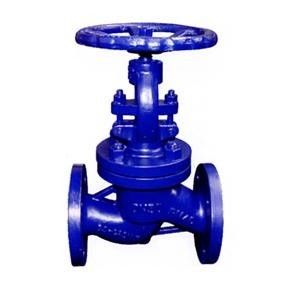

صمام غلوب ذو حواف ، DIN EN 13709 / GS-C25 / Gp240gh / 1.0619 ، WCB / Iron
ميزات:
- ختم الخلفي
تصميم الختم الخلفي لضمان التعبئة والختم الموثوق به عندما يتم فتح الصمام بالكامل (لا ينصح باستبدال التعبئة تحت الضغط)
- مقاومة الاحتكاك
يتم إعطاء القرص صمام الكثافة والصلابة. يمكن بناء سطح ختم القرص ملحوم بسبيكة الأقمار الصناعية مطعمة أو مواد أخرى تستجيب لطلبات المستخدمين.
- تصميم دقيق:
تصميم الجسم والغطاء وفقا لحساب دقيق. الجسم وغطاء المحرك لهما قوة عالية ،
قدرة جامدة وتدفق.
| اختيار التطبيقات الممكنة: |
| (الصناعة) (محطة توليد الكهرباء) |
| (مصنع نجارة غاز المداخن) (توريد الغاز) |
| (مرافق الفراغ) (الأمونيا) |
| (الماء الساخن) (clling & freezing systme) |
| (تكنولوجيا التدفئة) (نظام البخار) |
مواصفات:
| التشكيل الهيكلي | BB-BG-OS & Y |
| طريقة القيادة | اليد التي تديرها |
| الكهربائية دفعتها | |
| تصميم قياسي | DIN3356 |
| وجها لوجه | DIN3202 |
| نهايات شفة | DIN2543-2545 |
| الاختبار والتفتيش | DIN3230 |
ملاحظات: يمكن أن يكون حجم المسلسل ، صمام ربط شفة وفقا لتصميم العملاء.
مواصفات أداء المنتجات
| الضغط الاسمي | اختبار شل (ميغاباسكال) | اختبار الختم (ميغاباسكال) | درجة الحرارة مناسبة (درجة مئوية) | متوسطة مناسبة |
| (الأم) | ||||
| 1.6 | 2.4 | 1.76 | -110 ~ 600 درجة مئوية | الماء والنفط والغاز |
| 2.5 | 3.75 | 2.75 | ||
| 4 | 6 | 4.4 | ||
| 6.4 | 9.6 | 7.04 |
| أجزاء | المواد | |||
| الجسم | ASTM A216 GR.WCB | |||
| حلقة مقعد | ASTM A105 + Stellite تواجه | |||
| القرص | ASTM A105 + 13Cr واجه | |||
| لوحة اقتحام القرص | ASTM A276 Type 420 | |||
| القرص الجوز | ASTM A276 Type 410 | |||
| إيقاف | ASTM A182 GR.F6 | |||
| بونيه بولت المكسرات | ASTM A194 GR.2H | |||
| بونيه البراغي | ASTM A193 GR.B7 | |||
| طوقا | مكواة خفيفة + جرافيت | |||
| المقعد الخلفي | ASTM A276 Type 410 | |||
| التعبئة الجذعية | شكلت الجرافيت مضفر ويم خاتم الجرافيت | |||
| غطاء محرك السيارة | ASTM A216 GR.WCB | |||
| دبابيس Eyebolt | الكربون الصلب | |||
| السدادة | ASTM A276 Type 410 | |||
| غدة شفة | ASTM A216 GR.WCB | |||
| مسامير غدد العين | ASTM A307 GR.B | |||
| Eyebolt المكسرات | ASTM A194 GR.2H | |||
| يوك بوش | ASTM A439 GR.D-2 | |||
| برغي | الكربون الصلب | |||
| عجلة اليد | الدكتايل الحديد | |||
| عجلة اليد البندق | ASTM A194 GR.2H | |||
| غسالة | الكربون الصلب | |||
| نير | ASTM A216 GR.WCB | |||
| يوك بان بولت المكسرات | ASTM A194 GR.2H | |||
| يوك بان بولت | ASTM A193 GR.B7 | |||
| تحمل | صلب | |||
| فانوس الدائري عند الطلب | ASTM A276 Type 410 | |||
الأبعاد الرئيسية
| الضغط | PN 1.6 ميجا باسكال | |||||||||||||||
| (الأم) | ||||||||||||||||
| بحجم | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| H | 240 | 260 | 276 | 285 | 300 | 305 | 354 | 402 | 437 | 496 | 541 | 699 | 815 | 914 | 1189 | 1350 |
| W | 120 | 140 | 160 | 160 | 180 | 200 | 200 | 250 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
| الوزن (كلغ) | 5.2 | 7.1 | 7.4 | 8.5 | 13 | 20 | 25 | 35 | 50 | 75 | 100 | 210 | 446 | 648 | 805 | 1050 |
| الضغط | PN 2.5 Mpa | |||||||||||||||
| (الأم) | ||||||||||||||||
| بحجم | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| H | 240 | 260 | 276 | 285 | 300 | 325 | 363 | 415 | 453 | 505 | 556 | 744 | 864 | 948 | 1269 | 1450 |
| W | 120 | 140 | 160 | 160 | 180 | 200 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 600 |
| الوزن (كلغ) | 6 | 7.5 | 8 | 9 | 14 | 22 | 27 | 38 | 55 | 82 | 105 | 220 | 450 | 660 | 810 | 1100 |
| الضغط | PN 4.0 ميجا باسكال | |||||||||||||||
| (الأم) | ||||||||||||||||
| بحجم | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| H | 240 | 260 | 276 | 285 | 300 | 325 | 370 | 430 | 480 | 532 | 589 | 783 | 888 | 965 | 1285 | 1512 |
| W | 120 | 140 | 160 | 160 | 180 | 200 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 600 |
| الوزن (كلغ) | 6 | 7.5 | 8 | 9 | 15 | 24 | 30 | 41 | 60 | 85 | 110 | 225 | 460 | 670 | 830 | 1120 |
مقدمة مختصرة:
تم تصميم صمام الكرة الأرضية وفقًا لمعيار داخلي وعالمي متقدم. الجسم يعتمد
تكوين المجال ، ولها أيضا ميزة من حسن المظهر ، وظيفة لطيفة وجودة عالية.
تنطبق من CLASS150 إلى CLASS1500 ، و -29 ℃ ～ 425 ℃ (الصلب) ، -40 ℃ ～ 550 ℃ (الفولاذ المقاوم للصدأ).
باستخدام مواد مختلفة ، قد يعمل الصمام مع وسائط مختلفة ، مثل الماء ، والنفط ، والغاز ، والبخار ، والكرباميد والوسائط الأخرى.
جزء البريد والمواد
البند اسم الأجزاء | مواد | |
1 | الجسم | WCB ، CF8 ، CF8M |
2 | مقعد | 2Cr13،25 + قمر صناعي |
3 | القرص | 2Cr13، 304، 25 + satelite |
4 | إيقاف | 2Cr13 ، 304 ، 304L |
5 | طوقا | الجرافيت + 304 ، الجرافيت + 08 الصلب |
6 | غطاء محرك السيارة | WCB، CF8، CF8M |
7 | التعبئة | الغرافيت، PTFE |
8 | عجلة اليد | HT250، QT450 |
المواصفات الفنية
- القطر الاسمي: 2 "-12"
درجة الحرارة -Applicable: -29 ℃ ～ 425 ℃ (الصلب) -40 ℃ ～ 550 ℃
(الفولاذ المقاوم للصدأ)
- الضغط الاسمي: 150Lb 300Lb 600Lb 900Lb 1500Lb
متوسط قابل للتطبيق: الماء ، الغاز ، النفط ، وغيرها من وسائط الكاوية.
تطبيقات قياسية
-معيار تصنيع: ANSI B16.34
-Face لمواجهة البعد: ANSI B 16.10
-Flange البعد: ANSI B 16.5
اختبار: API 598
وصف:
البعد الخارجي الرئيسي والاتصال
CLASS150 | |||||||||
حجم (في) | 2 " | 2-1 / 2 " | 3 " | 4 " | 5 " | 6 " | 8 " | 10 " | 12 " |
L، L1-RF.BW (مم) | 203 | 216 | 214 | 292 | 330 | 356 | 495 | 622 | 698 |
L2-RTJ (مم) | 216 | 229 | 254 | 305 | 343 | 368 | 508 | 635 | 711 |
H (مم) | 330 | 390 | 410 | 475 | 540 | 585 | 725 | 825 | 940 |
K (مم) | 200 | 250 | 250 | 300 | 350 | 350 | 450 | 500 | 600 |
الوزن (كلغ) | 23 | 29 | 40 | 59 | 95 | 115 | 178 | 268 | 385 |
CLASS300 | |||||||||
حجم (في) | 2 " | 2-1 / 2 " | 3 " | 4 " | 5 " | 6 " | 8 " | 10 " | 12 " |
L، L1-RF.BW (مم) | 267 | 292 | 318 | 355 | 400 | 440 | 533 | 622 | 711 |
L2-RTJ (مم) | 283 | 308 | 333 | 371 | 416 | 460 | 549 | 638 | 727 |
H (مم) | 350 | 425 | 485 | 520 | 565 | 655 | 825 | 920 | 1155 |
K (مم) | 200 | 250 | 300 | 300 | 350 | 350 | 500 | 600 | 700 |
الوزن (كلغ) | 30 | 45 | 60 | 83 | 135 | 162 | 265 | 375 | 525 |
CLASS600 | |||||||||||||||
حجم (في) | 2 " | 2-1 / 2 " | 3 " | 4 " | 5 " | 6 " | 8 " | 10 " | |||||||
L، L1-RF.BW (مم) | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | |||||||
L2-RTJ (مم) | 295 | 333 | 359 | 435 | 511 | 562 | 664 | 791 | |||||||
H (مم) | 420 | 490 | 550 | 590 | 620 | 700 | 950 | 1140 | |||||||
K (مم) | 250 | 300 | 300 | 350 | 500 | 500 | 600 | 600 | |||||||
الوزن (كلغ) | 39 | 61 | 76 | 122 | 210 | 245 | 447 | 692 | |||||||
CLASS900 | |||||||||||||||
حجم (في) | 2 " | 2-1 / 2 " | 3 " | 4 " | 5 " | 6 " | 8 " | ||||||||
L، L1-RF.BW (مم) | 368 | 419 | 381 | 457 | 559 | 610 | 737 | ||||||||
L2-RTJ (مم) | 371 | 422 | 384 | 460 | 562 | 613 | 740 | ||||||||
H (مم) | 495 | 540 | 600 | 655 | 670 | 780 | 1050 | ||||||||
K (مم) | 300 | 350 | 350 | 500 | 500 | 350 * | 350 * | ||||||||
الوزن (كلغ) | 96 | 79 | 117 | 178 | 305 | 355 | 730 | ||||||||
ملاحظة: استخدم "*" ، يعني أنه تم إصلاح صندوق التروس. | |||||||||||||||
CLASS1500 | |||||
حجم (في) | 2 " | 2-1 / 2 " | 3 " | 4 " | 6 " |
L، L1-RF.BW (مم) | 368 | 419 | 470 | 546 | 705 |
L2-RTJ (مم) | 371 | 422 | 473 | 549 | 711 |
H (مم) | 550 | 582 | 625 | 750 | 925 |
K (مم) | 300 | 350 | 400 | 450 | 600 |
الوزن (كلغ) | 116 | 125 | 145 | 210 | 475 |
